Tìm hiểu về công nghệ EVI trên máy bơm nhiệt heat pump

Một trong những phát triển đã cải thiện đáng kể khả năng hoạt động của máy bơm nhiệt nguồn không khí ở nhiệt độ không khí bên ngoài thấp được gọi là phun hơi tăng cường (EVI). Điều này đề cập đến một mạch làm lạnh được sửa đổi giúp hạ thấp nhiệt độ của chất làm lạnh lỏng đi vào bộ bay hơi ngoài trời khi máy bơm nhiệt đang hoạt động ở chế độ sưởi ấm. Nhiệt độ chất làm lạnh lỏng đi vào bộ bay hơi càng thấp thì nhiệt độ không khí mà máy bơm nhiệt có thể hoạt động càng thấp. EVI cũng làm tăng lưu lượng khối chất làm lạnh qua máy nén, giúp duy trì khả năng sưởi ấm ở nhiệt độ không khí ngoài trời thấp.

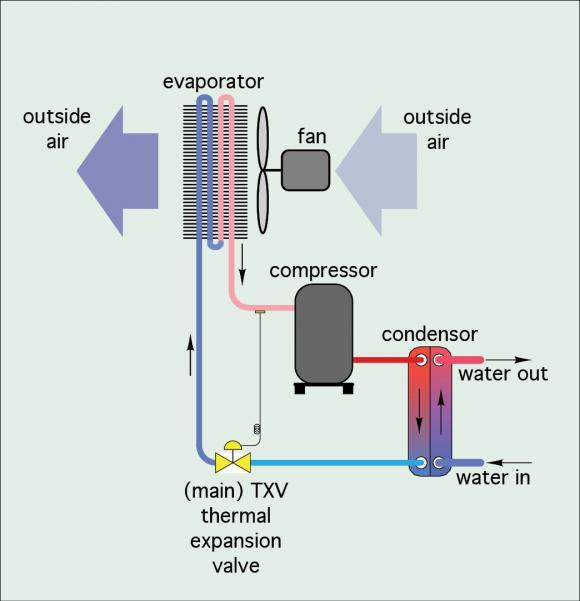

Để hiểu về EVI (Enhanced Vapors Injection compressor technology) , chúng ta nên xem xét mạch làm lạnh cơ bản của hệ thống sưởi ấm không khí-nước chỉ có chức năng sưởi ấm, như thể hiện trong hình dưới

Nhiệt độ và tỷ lệ chất lỏng/hơi của chất làm lạnh thoát ra khỏi bình ngưng, một phần, quyết định mức độ mà van giãn nở nhiệt có thể hạ thấp nhiệt độ chất làm lạnh đi vào bộ bay hơi ngoài trời. Điều này, đến lượt nó, hạn chế khả năng sưởi ấm môi trường xung quanh thấp và COP của máy bơm nhiệt.

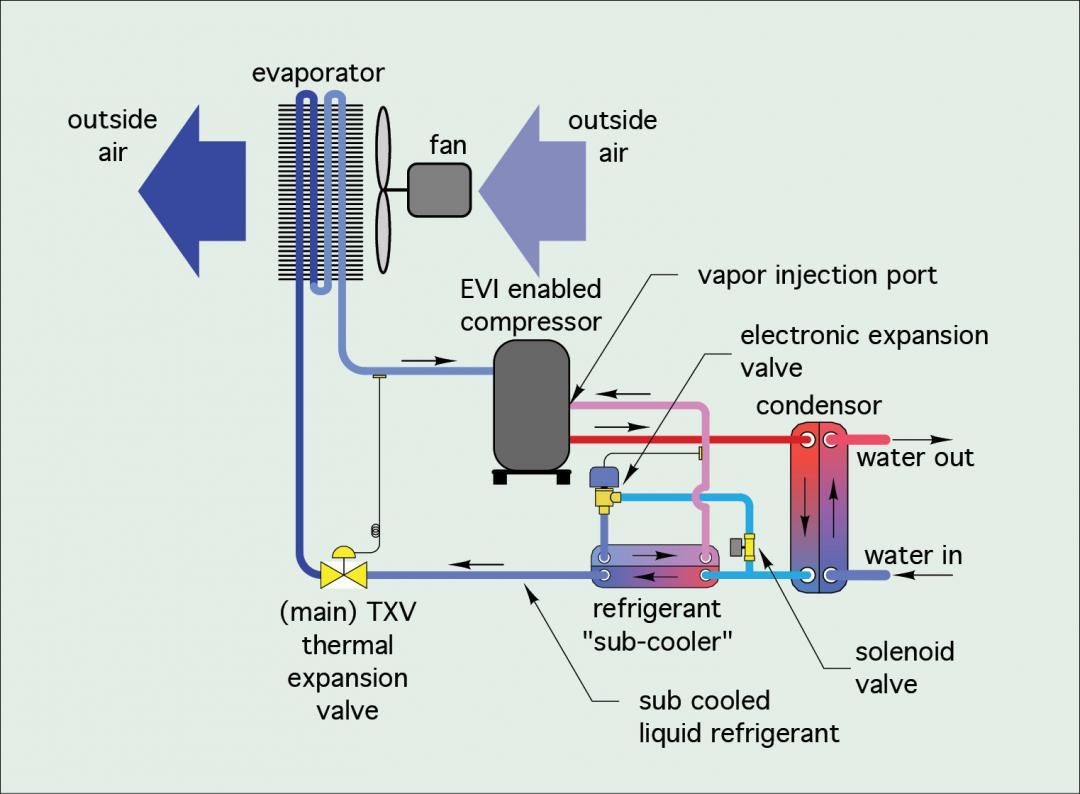

EVI hoạt động bằng cách định tuyến chất làm lạnh rời khỏi bộ ngưng tụ qua bộ trao đổi nhiệt trung gian gọi là "bộ làm mát phụ". Một phần chất làm lạnh đi trực tiếp qua một bên của bộ làm mát phụ. Phần còn lại đi qua van tiết lưu điện tử giúp giảm áp suất và nhiệt độ của chất làm lạnh trước khi chảy qua phía bên kia của bộ làm mát phụ. Phần chất làm lạnh này bốc hơi trong bộ làm mát phụ, hấp thụ nhiệt từ phần còn lại. Điều này làm giảm nhiệt độ của chất lỏng đi vào van tiết lưu nhiệt và do đó, giảm nhiệt độ đi vào bộ bay hơi. Nhiệt độ chất làm lạnh đi vào bộ bay hơi càng thấp thì khả năng hấp thụ nhiệt từ không khí lạnh bên ngoài càng tốt.

Hơi được tạo thành như một phần của chất làm lạnh giãn nở bên trong bộ làm mát phụ có áp suất cao hơn áp suất tại cổng hút của máy nén. Hơi áp suất trung bình này được dẫn trở lại chu trình làm lạnh bằng máy nén xoắn ốc được thiết kế đặc biệt với cổng phun hơi áp suất trung bình. Hơi chất làm lạnh áp suất trung bình đi vào tại một vị trí cụ thể bên trong bộ xoắn ốc. Vị trí đó ngăn không cho hơi được phun chảy về phía áp suất thấp của bộ xoắn ốc. Điều này làm tăng hiệu quả tỷ số nén vượt quá khả năng cơ học của riêng máy nén.

Một đặc điểm của máy bơm nhiệt không khí-nước sử dụng hệ thống làm lạnh EVI là khả năng gia tăng nhiệt độ khi nhiệt độ nước thoát khỏi bình ngưng tụ tăng. c điểm này trái ngược với trực giác vì nó trái ngược với sự giảm công suất sưởi ấm của các hệ thống làm lạnh không phải EVI khi nhiệt độ nước thoát ra khỏi bình ngưng tăng lên. Tuy nhiên, giống như các mạch làm lạnh không phải EVI, COP giảm đáng kể khi nhiệt độ nước thoát ra khỏi bình ngưng tăng lên. Vì mục tiêu chính là giữ COP của máy bơm nhiệt ở mức cao nhất có thể, nên tốt nhất là vận hành hệ thống thủy lực ở nhiệt độ nước thấp nhất để duy trì sự thoải mái trong không gian được sưởi ấm.

Nhiều máy bơm nhiệt không khí-nước hiện đại, đặc biệt là những máy bơm được thiết kế để sử dụng ở vùng khí hậu lạnh, hiện nay sử dụng hệ thống làm lạnh EVI. Những máy bơm nhiệt này đôi khi được gọi là máy bơm nhiệt "khí hậu lạnh" hoặc "môi trường xung quanh thấp" để nhấn mạnh tính phù hợp của chúng khi sử dụng ở những nơi lạnh. Nhiều máy bơm nhiệt này có khả năng hoạt động với hiệu suất hợp lý ở nhiệt độ không khí dưới 0ºC như Suntec, Gree, TRT, Midea...
